一、簡述

    海上無線監控視頻傳輸，海事應急通信圖傳動中通無線微波通信方案，本項目通過建設海域環境船岸間的無線網絡監控通信鏈路，提升海事應急通信保障能力，保障海事監管和通航指揮通信暢通。項目建成后，指揮中心能夠實時查看由執行公務中的船舶傳回的多路現場視頻圖像、與執行公務的船舶之間進行即時視頻會議、在船上訪問互聯網、使用Wifi以及可以使用移動電話撥號或接聽電話等。

某海事局所轄海域，通過在轄區多個島嶼上安裝動中通基站，覆蓋全部轄區近海區域，使得公務船在本地區域內，實現與岸基無縫連接組網。

二、需求分析

1、覆蓋范圍分析

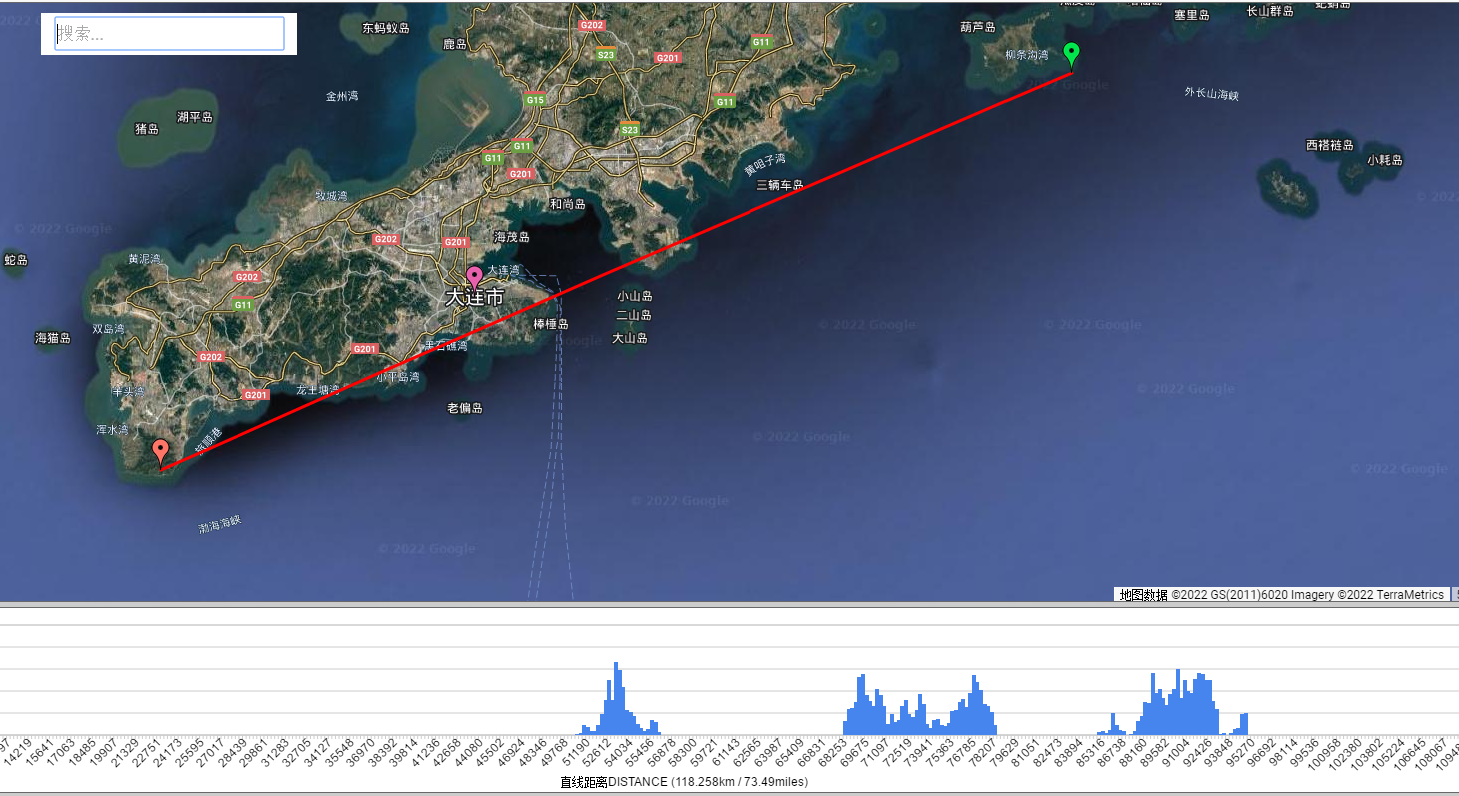

某海事所轄海域，東北至西南海域直線大約60海里（110公里），近海作業范圍距離海岸線8~10海里左右。如圖：

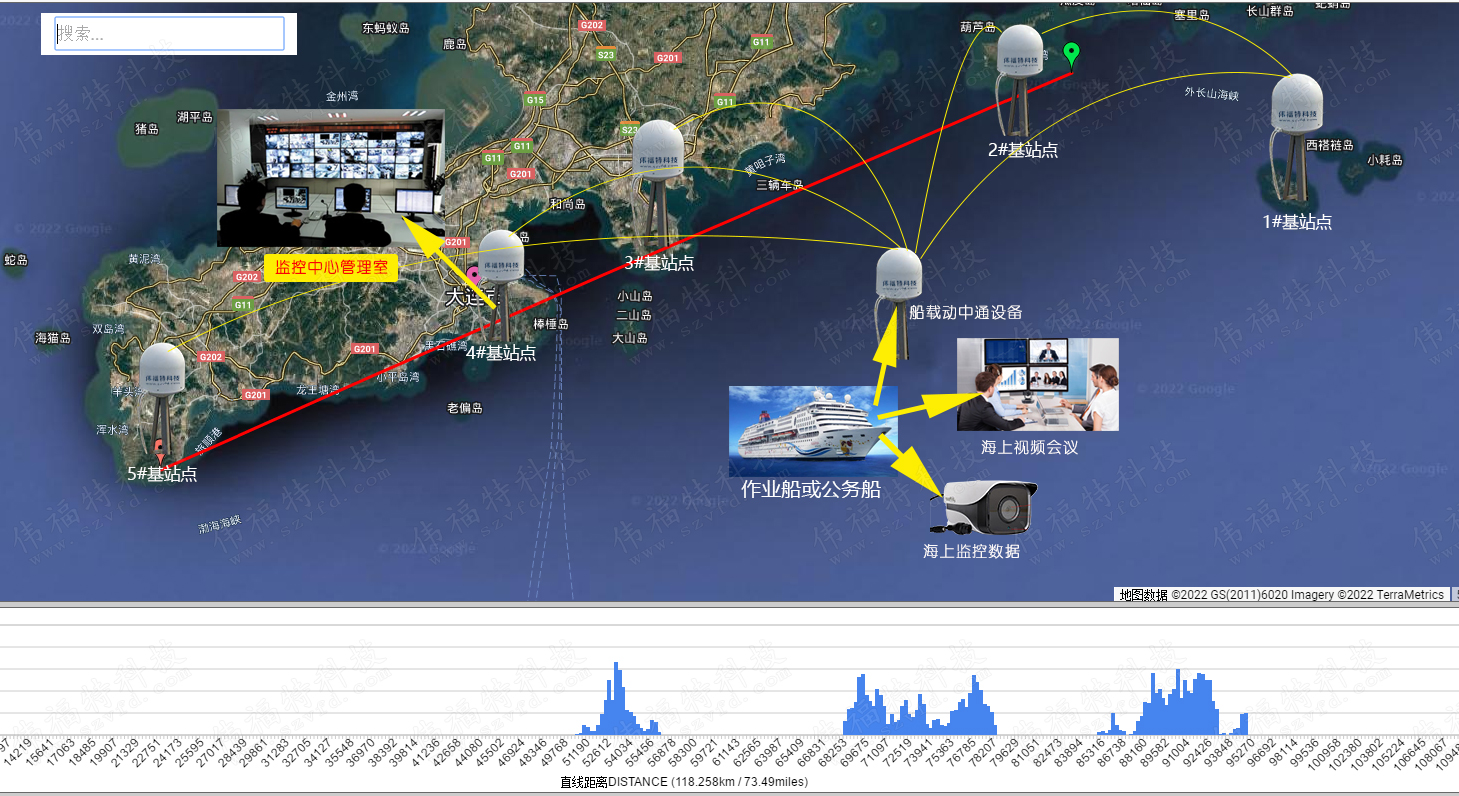

2、船載組網需求

  船載端于岸站之間，通過動中通智能組網系統，實現船只與岸站基站之間高速微波組網，船只和岸基之間，系統速率高達300Mbps鏈路帶寬，以滿足和確保相關公務和作業船只的通信和指揮保障，實現船只多路視頻實時回傳至控制中心，且同步可實現視頻會議、船只互聯網實時訪問，高速WIFI上網、VoIP網絡電話功能。動中通系統采用海面多點覆蓋，在多個站岸基安裝動中通岸站，就近接入為原則，實現動中通對船只多業務聯網支持：

  偉福特VFD-100MTE動中通海上微波通信傳輸系列，船載動中通智能定向天線系統，采用5HzGPS高速實時自動姿態計算方法，根據預設目的地經緯度定位數據和相對高度數據，實現360度水平連續自動旋轉和俯仰姿態調整。 通過集成高增益定向天線，搭載高速微波通訊系統，與遠端站之間實現高速、高鏈路帶寬通訊，實現更遠距離實時穩定可靠的無線視頻傳輸。 可應用于通視環境下船載、機載、車載的動中通通訊系統，實現動態組網與自動跟蹤。 相比傳統全向天線模式，具有高的天線增益，更遠的通訊距離，和更好的通訊傳輸效果。

  設備小型化，輕量化，高集成度，單一設備集成電子羅盤、GPS、高速步進機電機，采用全角度360度自動高速AI智能系統，可360度連續旋轉，全自動俯仰角度調整。通過搭載定向微波天線系統和高速微波設備，能夠提供高速穩定微波透明傳輸鏈路。設備安裝維護簡單，只需要一根網線進機柜即可，不需要其它的多條數據線纜。天線內置高精度慣性導航模塊測量船體（車體）的姿態，利用ＤＳＰ運行姿態穩定算法，保證了天線在任何情況實時對準目標信號。搜索信號時，根據GPS獲取的地理位置，計算目標信號仰角，在多軸穩定的基礎上直接對目標進行搜索，可快速獲取目標；可擴展多岸站目標基站；

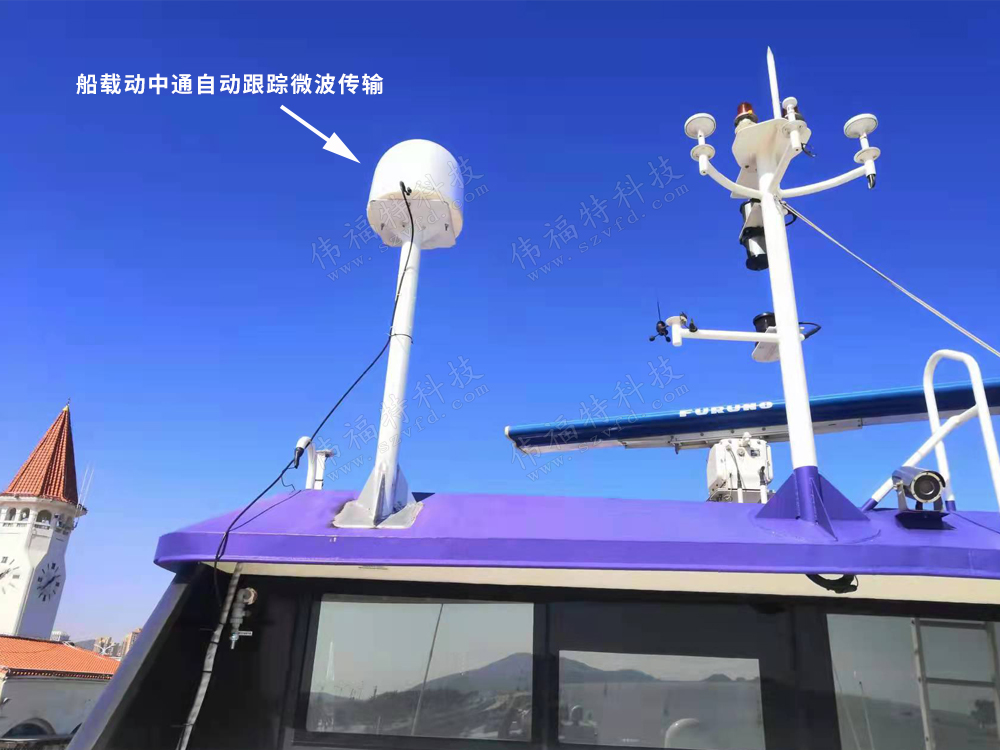

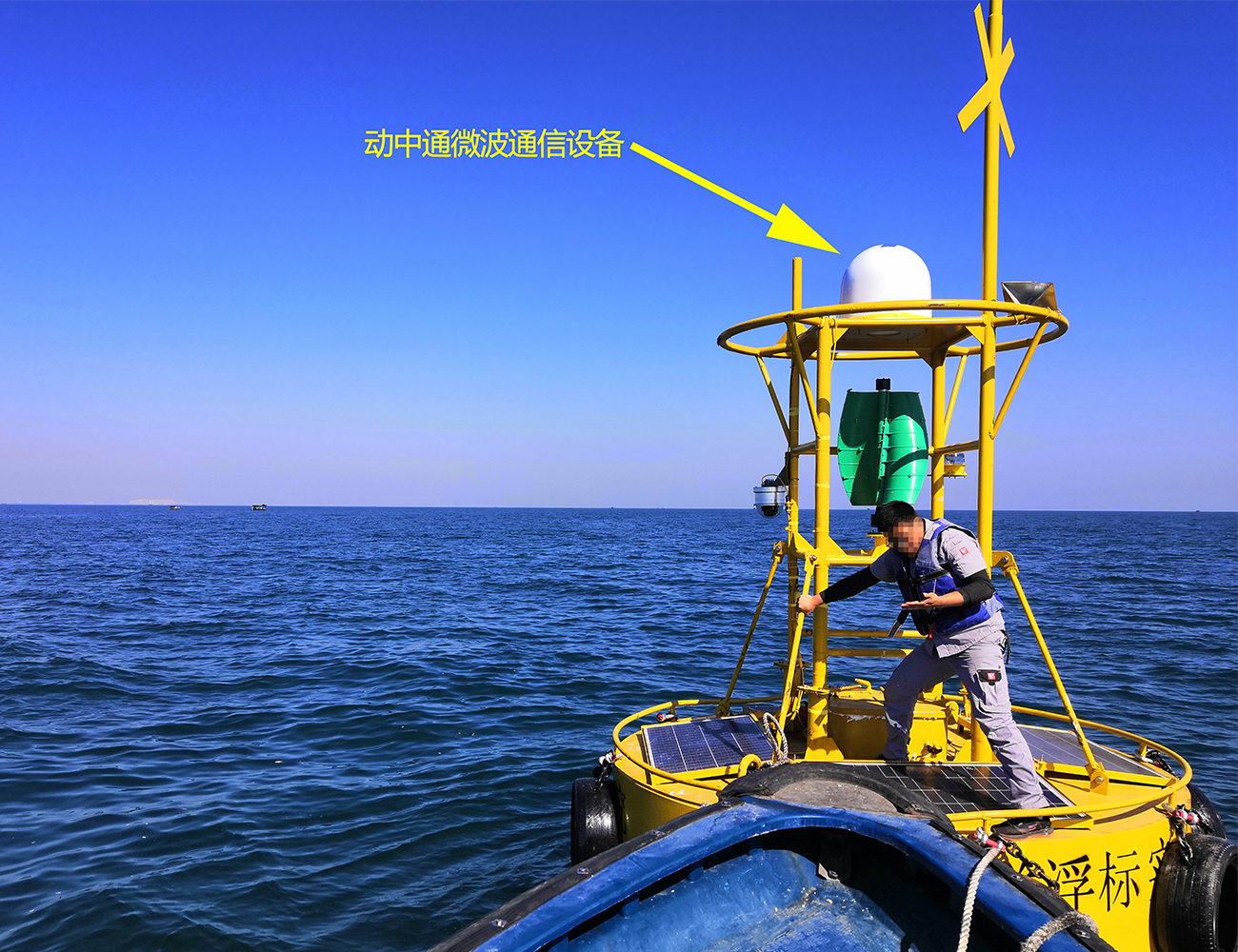

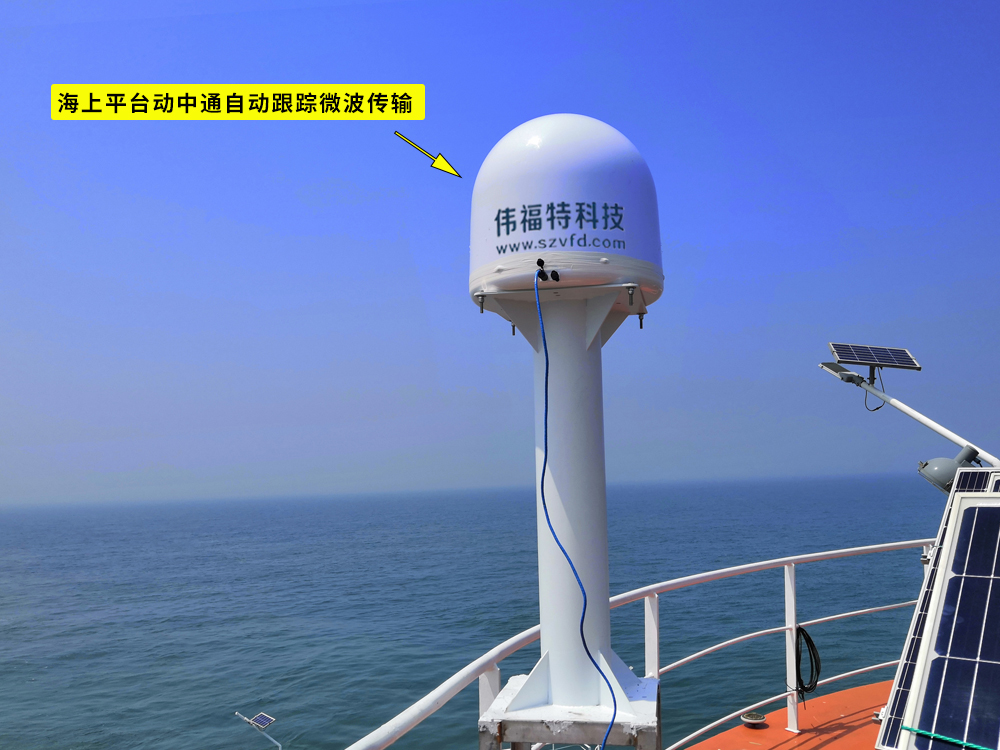

動中通無線微波通信傳輸部份案例參考：

由于每個項目情況與要求不一，如您有海上通信無線監控傳輸，無線監控視頻通信傳輸方面的需求，可聯系偉福特廠家方案經理給您制定無線監控傳輸方案。
