傳統的電梯內制作閉路電視視頻監控系統是采用電梯專用視頻線來傳輸電梯內的視頻信號，可隨著時間的推移，國內電梯用戶使用量越來越高，使用的次數越來越多的情況下，用戶普遍反映，電梯視頻傳輸線在使用過程中因為每天幾十次的上下波折，一般超過半年時間后線路開始脫皮有的甚至有些折斷慢慢的不能使用，而更換這套線路是非常復雜的工作，費時費力。現在我們設計電梯方案時充分考慮到這一點，不采用電梯專用線來完成，而是采用微波/網橋無線傳輸設備來完成此項目，電梯直行上下運行的規律恰恰非常符合無線微波設備安裝條件。



現針對偉福特客戶電梯無線監控安裝整理出一些疑問供大家參考：



一、網橋/微波配對后從客戶端能PING能NVR地址，就是出不來圖像怎么回事？

答：只有TCP/EP的網絡攝像頭才能網橋傳輸，使用私有協議或者模擬攝像頭的不可以哦，建議換個網絡攝像頭試試。



二、一個電梯井有兩部并排的電梯，最少需要幾臺網橋？

答：最少需要三臺，一臺設置成AP模式放置在電梯井底部中央，另外兩臺設置為客戶端模式安裝到轎廂底部。



三、我想省個交換機，可不可以用網橋的LAN口串聯另外一個網橋？

答：可以，但建議不要串太多級。



目前電梯監控視頻傳輸可分為有線和無線兩種。



有線傳輸采用的是專業電梯隨行電纜，一般的承德線纜使用時損耗嚴重，壽命在半年到一年之間。高層電梯線纜對抗拉伸強度和電氣參數有較高高要，防止線纜負載自重時拉伸變形導致阻抗不匹配，視頻信號信噪比衰減產生干擾。再次更換新隨行線纜施工困難，施工周期長，而且更換隨行電纜的成本也較高。

另一種是無線傳輸，無線傳輸采用點對點的方式，轎廂上安裝一個發射點、電梯井端部安裝一個接收點，數據可在電梯轎廂運動時自由傳輸。無線傳輸設備安裝簡單且壽命至少在3年以上，帶寬完全滿足高清監控視頻傳輸。



那么無線微波/網橋監控系統如何部署？

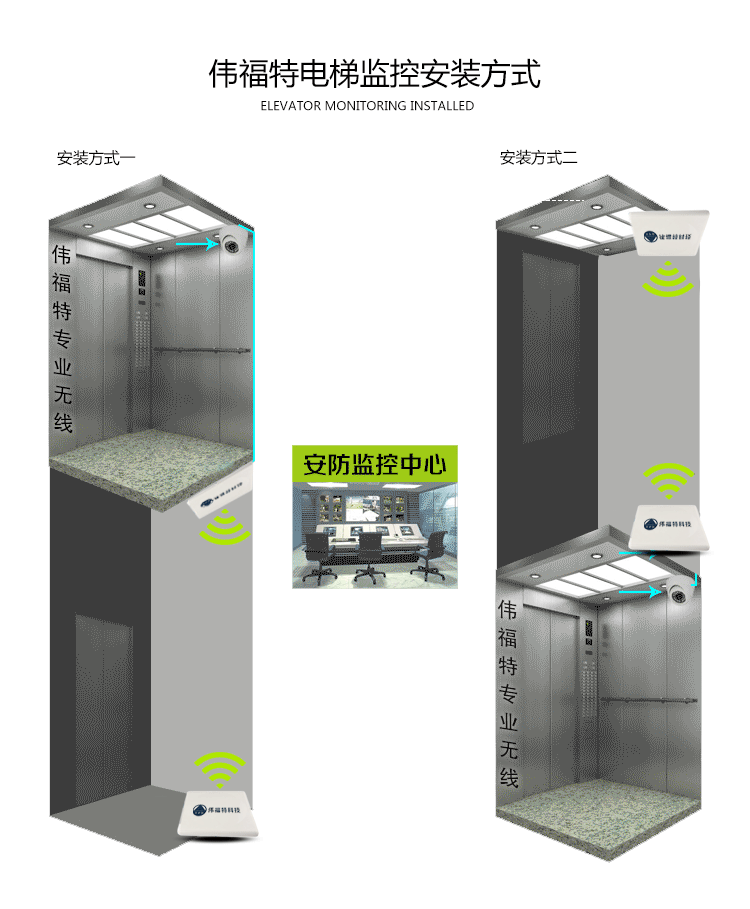

電梯井監控視頻無線傳輸有兩種安裝方式，頂置式和底置式。具體可參考最終效果圖



那么如何設置無線微波/網橋呢？



轎廂端的網橋/微波需設置為客戶端模式，這種模式下網橋相當于一個無線網卡。把網絡攝像頭的視頻數據從電信號轉變為無線信號。

電梯井端部的網橋設置為AP模式，這種模式下網橋與NVR直接通過網線連接，將接收到的無線信號直接轉變為有線信號傳輸到NVR.

總結成一句話就是：靠近攝像頭端的網橋設置為客戶端模式，靠近NVR端的網橋設置為AP模式。

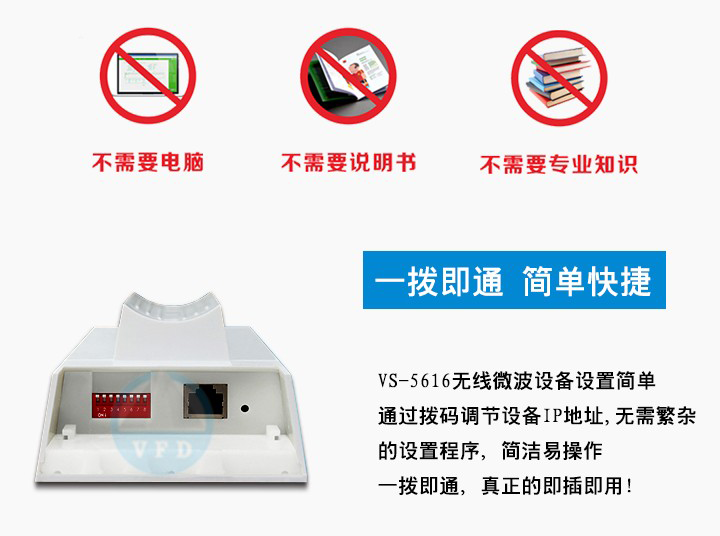

注意：安裝到電梯井之前需要事先將網橋配對好（使用偉福特撥碼式無線網橋，設置更方便！）



連通性測試（PING）

為確保網橋已成功配對，需要在安裝到電梯井之前做一下連通性測試，步驟如下：

1. 電腦連接客戶端網橋

2. 鍵盤按WIN+R，輸入CMD然后回車，運行CMD程序；

3. 輸入PING 192.168.110.1（設置型網橋地址）。

能PING通則說明網橋配對成功，直接安裝到電梯井即可，如PING不能則說明網橋沒有配對成功，需要進一步排查設置是否正確。



安排布線及調試



布線的話比較簡單，只需完成攝像頭和轎廂網橋/微波、電梯井網橋/微波與VNR的連接與供電即可。因涉及到POE供電，這里強烈建議使用超五類(CAT5E）以上規格的網線。

電梯井中一般沒有很強的干擾信號，萬一遇到有干擾的情況可通過信道的方式來避開干擾。直接選擇偉福特5.8G的撥碼網橋/微波傳輸來越來越成為主流。



最終效果圖：

 因每個工程詳細都不盡相同，應根據具體的工程來進行方案設計，具體可聯系偉福特科技有限公司的在線客服或電話咨詢。
