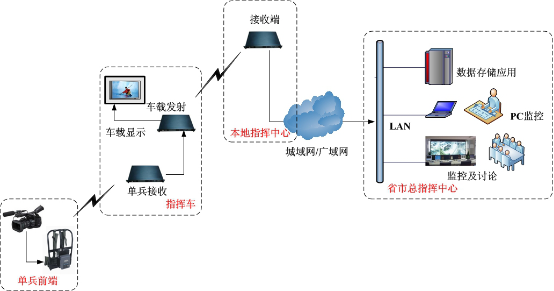

該系統具備覆蓋范圍廣、靈敏度高、移動性好、穿透力強、抗干擾和抗衰落能力強、傳輸數據率高、穩定性和可靠性突出等顯著優點，其遠距離、高質量、高速率無線實時傳輸?shù)奶攸c(diǎn)為構建指揮、搶險、偵察、野外作戰等應急通信系統提供了理想解決方案
l 高速移動和多徑干擾下可穩定的傳輸音、視頻信號
l 高質量的數字視頻處理視頻編解碼、DVD的畫面
l 系統可在多種復雜的氣候條件下傳輸
l 在復雜電磁環境中具有優異的抗干擾性能
l 強大的非視距傳輸能力
l 具有空間分集接收能力
l 具有很?chē)?yán)密的加密方式
l 頻率、帶寬、碼流可調

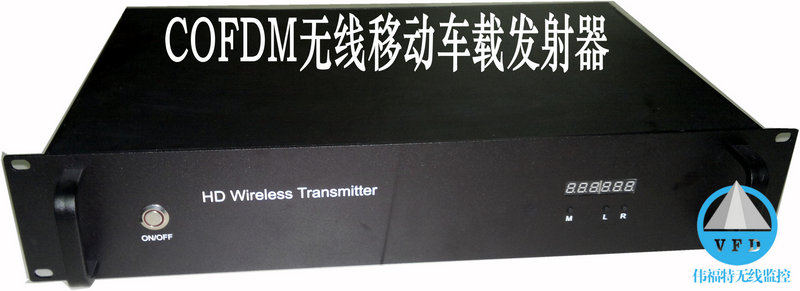

l 標準機架式、方便安裝
l 可實現單向圖像、單/雙向語音、反向控制云臺等功能
l 頻率適用范圍大
l 工作頻段： 300MHz～900MHz，頻率可調
l 輸出功率： 10～20W
l 調制方式：COFDM 2K QPSK/TDS-OFDM
l 通道帶寬：1.25/2/4/6/8MHz(可調)
l 碼流0.8Mbps～10Mbps
l 符合MPEG-2、MPEG-4、H.264技術標準
l 視頻輸入：PAL/NTSC
l 提供一路或多路音、視頻輸入
l 端到端延時：40ms
l 誤碼率：≤10-6
l 音視頻數據格式：MPEG-2、MPEG-4 @ ML 4:2:0
l 音頻輸入:左右聲道
l 傳輸距離：機載使用＞50公里 ；海事應用 ＞30公里；城區應用＞7公里；郊區應用>15公里 視現場環境而定
l 圖像清晰度：傳輸速率為25幀/s時,分辨率不低于1920×1080 ?
l 發射天線：全向天線

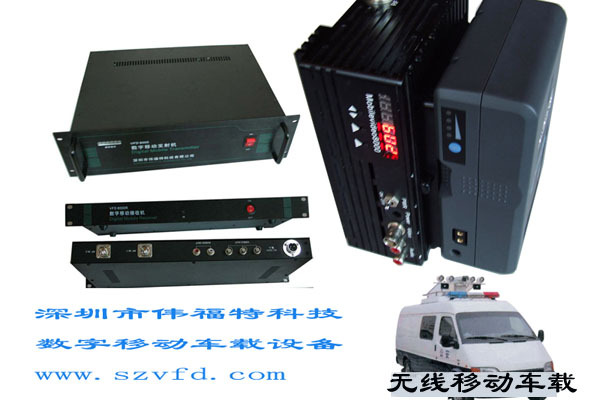

l 使用方式：車載、機載等
l FEC： Viterbi （1/2、2/3、3/4）
l 保護間隔： 1/32，1/16，1/8，1/4
l 用戶可以自行設定加密（選配）
l DB9(串口1)用于調節帶寬、碼流
l 雙向語音（可定制）
l 可提供RS232、485數據接口（可選）
l DB9（串口2）用來控制GPS定位
l 一路SDI接口（廣電行業，選配）
l 一路ASI接口（廣電行業，選配）
l 供電：AC220V/DC12V
l 前面板提供三個指示燈；電源指示、功率指示、視頻指示
l 重量： 3.0kg
l 外形：1U/2U,19英寸機箱
l 可反向控制云臺（可選）
l 尺寸： 480mm×340mm×90mm(L × W ×H)
l 工作環境：溫度：-30～70℃ 相對濕度：90％
l 保存環境：溫度: -40～80℃ 相對濕度：90％
|
調制方式 |
COFDM |
|
工作電壓 |
AC220V 50Hz |
|
工作電流 |
≤0.8A 220VAC |
|
控制接口 |
標準RS232接口，8位數據位，1位停止位，偶校驗，波特率： 19200 |
|
透明數據接口 |
一個單向的透明串口傳輸。（需要解密板的配合），8位數據位，1位停止位，支持奇校驗，偶校驗，無線校驗，波特率：1200、2400、4800、9600、19200、38400、57600、115200、230400 |
|
加密方式 |
支持128位的加密，解密要解密板的配合 |
|
調制映射 |
QPSK（4QAM）、16QAM、64QAM |
|
前向糾錯 |
1/2 2/3 3/4 5/6 7/8 |
|
保護間隔 |
1/32 1/16 1/8 1/4 |
|
載波數 |
2K |
|
頻率帶寬 |
8M，4M，2M可調 |
|
傳輸碼流 |
2000kbs~20000kbs可調 |
|
發射功率 |
1W~10W可調 |
|
傳輸頻率 |
可任意頻率定制，頻率連續可調，步進為1MHz |
|
功率平坦度 |
10MHz帶內小于0.2dB |
|
帶肩比 |
輸出功率為40dB時，帶肩比優于-32dB |
|
二次諧波 |
≤-45dB |
|
MER |
32db |
|
輸入視頻 |
1Vp-p，75歐姆 |
|
輸入音頻 |
左右聲道 |
|
視音頻接口 |
BNC視頻、蓮花音頻 |
|
視頻編碼格式 |
MPEG-2 |
|
圖像質量 |
大于4M碼流時為720×576 |
|
視頻制式 |
NTSC、PAL可設 |
2. 接收機技術指標
|
接收頻率范圍 |
170~860MHz VHF & UHF |
|
頻率帶寬 |
2/4/8MHz可選 |
|
RF輸入電平 |
64QAM時-92dBm /16QAM時 -98dBm/QPSK時-104dBm |
|
RF輸入阻抗 |
50Ω |
|
射頻輸入接頭 |
N 座 |
|
調制方式 |
COFDM |
|
調制映射 |
QPSK，16QAM，64QAM (可選) |
|
前向糾錯 |
1/2，2/3，3/4，5/6,7/8 (可選) |
|
載波數量 |
2K, |
|
保護間隔 |
1/32，1/16，1/8，1/4 (可選) |
|
視頻解碼 |
MPEG-2MP@ML |
|
屏幕高寬比 |
4:3, 16:9 |
|
視頻圖像 |
720x576 |
|
音頻輸出模式 |
立體聲非平衡300/200 mV |
|
音視頻輸出 |
2 Audio輸出+2Video 輸出 |
|
解密方式 |
128位解密，需解密板支持 |
|
工作電壓 |
AC220V / DC12V |
|
工作溫度 |
-20°C~+50°C |
|
外觀尺寸 |
1U 機箱 |
|
設備重量 |
3kg |
系統接口指標：
1. 前端發射系統
|
攝像設備接口 |
復合圖像接口,聲音2通道(單聲/立體聲)左/右 |
|
射頻接口 |
L16 |
|
電源接口 |
三芯航空插頭 |
|
與電源充電設備接口技術要求 |
AC220V50Hz |
2 . 接收系統
|
信號種類 |
視頻輸入 |
視頻輸出 |
音頻輸入 |
音頻輸出 |
|
接口形式 |
RCA*1 |
RCA*4 |
RCA(L/R)*2 |
RCA(L/R) *2 |
|
信號格式 |
NTSC/PAL |
NTSC/PAL |
|
|
|
接口阻抗 |
75? |
75? |
47K? |
47K? |
|
接口電平 |
1.0±0.3Vp-p |
1.0±0.3Vp-p |
1 Vp-p |
1 Vp-p |
|
接地電阻要求：小于4 |
||||
|
電源要求： AC220V 50Hz |
||||
視頻輸入設備主要用來為系統提供視頻源。視頻輸入設備可以采用能輸出1VPP，阻抗為75Ω標準視頻信號的設備。
強烈建議： 請盡量使用高分辨率攝像頭，數碼攝像機。低質量攝像機圖像采集效果較差，影響系統圖像清晰度。
|
|||||||
|
|||||||
 |
